电解槽短路检测器

使用说明书

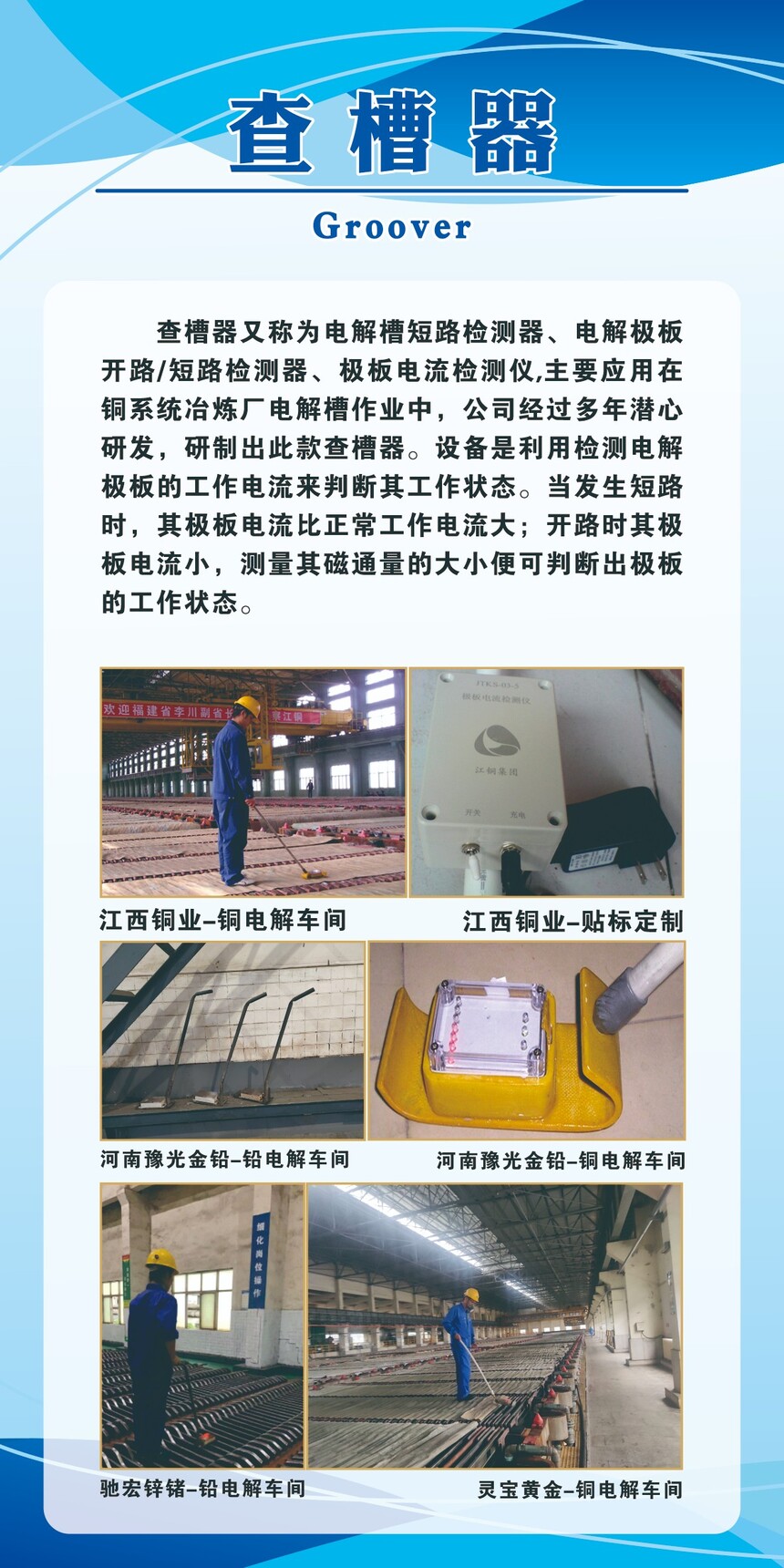

一、查槽器功能简介

电解槽短路检测器（简称：查槽器）是用来快速、精准查找电解槽短路点的一种精密仪器，它是通过检测电解槽中某点磁场的大小来判断其极板回路电流的大小，从而找出电解槽的短路点。

本产品适用于不同工作电流的电解槽，广泛应用于电解铜、电解铅、电解锌、电解铝等行业。它能精准地找出即将发生的、刚刚发生的、正在发生的短路情况，提示工人及时处理故障，避免工作状况进一步恶化。

注：对于那些发生过短路且已经把极板损坏的故障，本产品无法检测出来，因为短路已经发生过了，极板损坏后实际上已经不处于短路状态（此时极板回路的电流比正常值小得多）。

本产品判断电解槽是否短路的方法直观明了并且使用方便，减少了劳动强度，提高了工作效率。

二、查槽器的结构组成及面板介绍

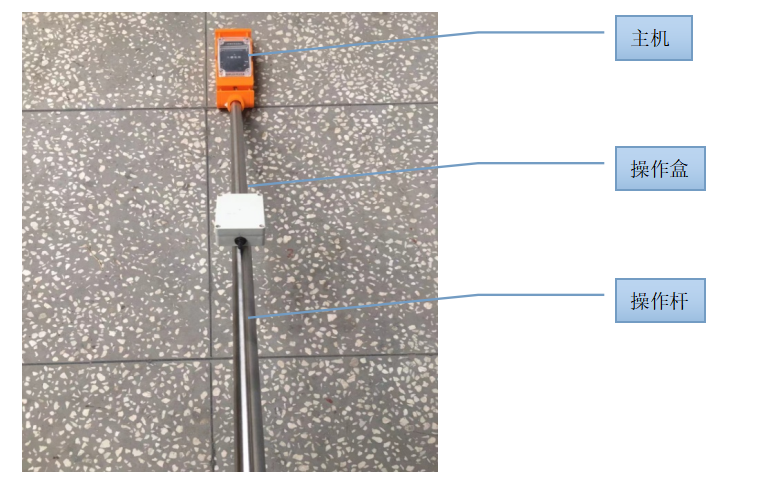

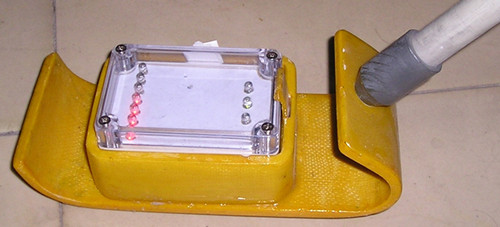

查槽器由主机、操作盒和操作杆组成。如下图所示：

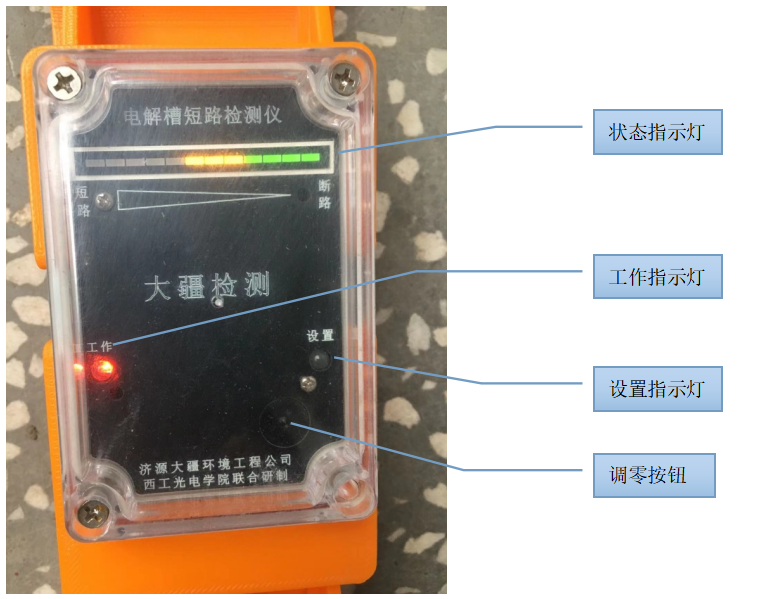

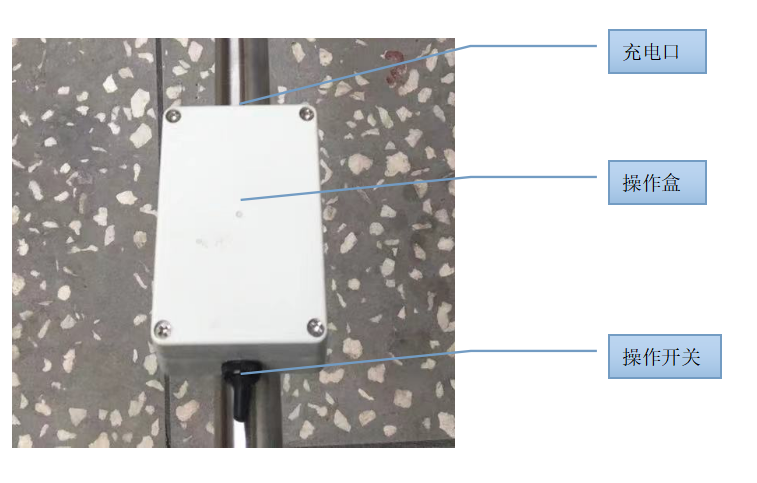

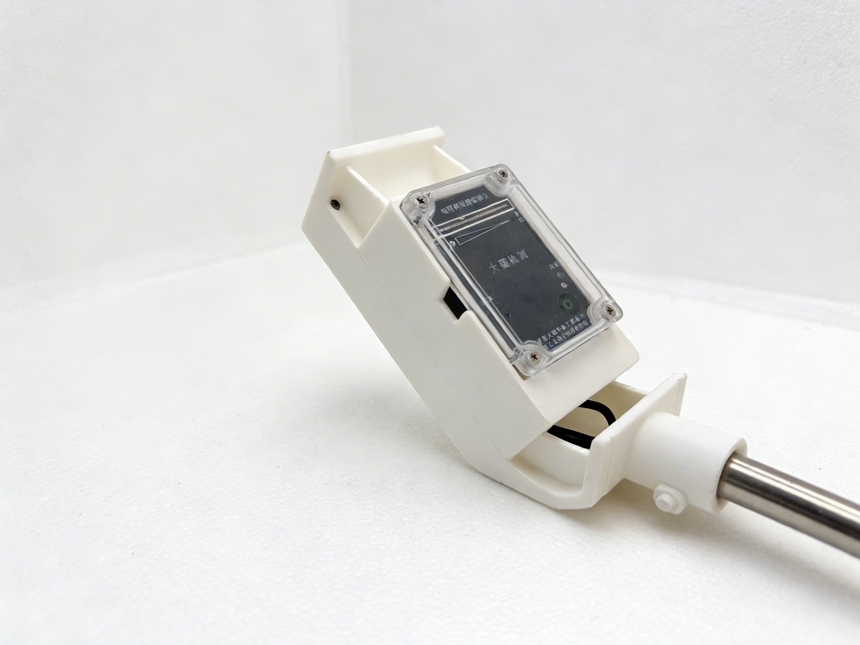

其中主机和操作盒如下图所示：

1、主机面板上状态指示灯的功能说明：

主机面板上最上面的一排指示灯是查槽器的状态指示灯，用来指示电解槽的工作状态（短路、正常和断路），下面的两个指示灯分别是工作指示灯（左边）和设置指示灯（右边）。

状态指示灯共有三种颜色：绿色、黄色和红色。

绿灯位于最左边，代表电解槽处于正常工作状态，亮灯的数量越多代表回路的实际工作电流越大；

黄灯位于中间位置，代表电解槽即将进入短路状态，亮灯的数量越多代表电解槽越接近短路状态。

红灯位于最右边，代表电解槽已经处于短路状态，亮灯的数量越多代表电解槽短路的情况越严重。

2、主机面板上的调零按钮是用来给查槽器调节零点的，当查槽器发生零点漂移时（在远离磁场的环境中查槽器有灯亮起）按下此按钮，待状态指示灯全部亮起时松开即可。

3、操作盒上的充电口是用来给查槽器充电用的。

4、操作盒上的操作开关的使用方法：

当操作开关拨向右端，则查槽器处于设置状态，主机面板上的工作指示灯和设置指示灯都亮起（持续亮），此时可以对查槽器的参数进行设置，详细的设置方法见下面的“三、查槽器的参数设置方法（短路标定法）”。

当操作开关拨向左端，则查槽器处于开机状态，主机面板上的工作指示灯亮起（持续亮），此时可以使用查槽器对电解槽进行短路检查，详细的使用方法见下面的“四、使用方法（查槽器寻找短路点的步骤）”。

三、查槽器的参数设置方法（短路标定法）

1、在电解槽上人为设置一个临界短路点（正常状态和短路状态之间的那个点）。

2、把查槽器放到这个临界短路点上并打开其电源，此时电源指示灯亮起，状态指示灯可能全灭，也可能全亮，也可能部分亮部分灭。

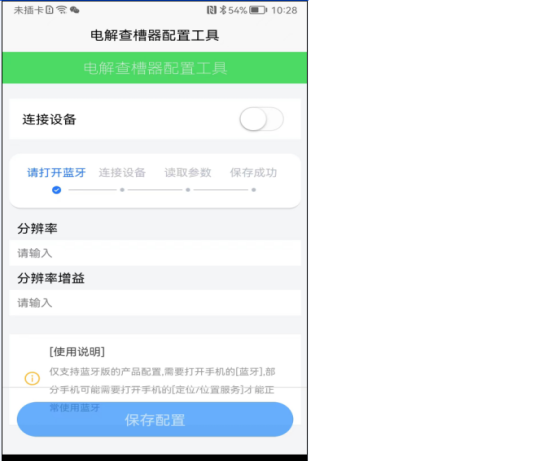

3、打开手机上的电解查槽器APP ，出现如下界面：

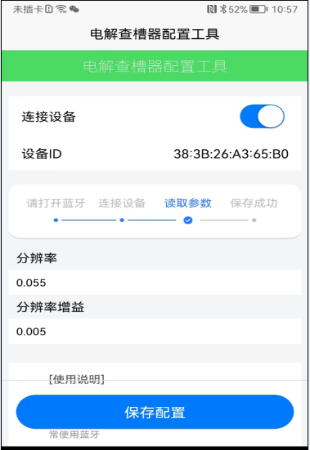

4、点击“连接设备”按钮，出现如下界面：

5、修改分辨率的值，使查槽器上面的第一个红灯刚刚亮起。

注① 把光标放到分辨率的值（上图中的0.055）之后，即可修改，修改后点击“保存配置”按钮，之后在弹出的窗口中点击“确定”按钮。

注② 灯的顺序是从右往左数。

注③ 上述“刚刚亮起”的意思是：把当前分辨率的值增加0.001后亮起的红灯就会熄灭，或者把当前分辨率的值减小0.001后熄灭的红灯就会亮起。

注④ 每次点击“连接设备”按钮连接后只能修改一次参数，需要多次修改的话，需要断开设备重新点击“连接设备”按钮进行连接。

注⑤ 分辨率的调节范围为0.001～0.254，精度为0.001。

注⑥ 分辨率的设置值越大，亮灯的数量越少；分辨率的设置值越小，亮灯的数量越多。

６、分辨率增益不需要设置。

　四、使用方法（查槽器寻找短路点的步骤）

1、开机，把操作开关拨向左端，打开查槽器电源，工作指示灯亮起。

2、预热，时间掌握在10min左右。

3、调零，需要调零的时候请在远离磁场环境中按下调零按钮，待状态指示灯全部亮起后松开按钮，松开按钮后状态指示灯全部熄灭，此时已完成调零。

4、参数设置，按上述方法设置查槽器的参数。

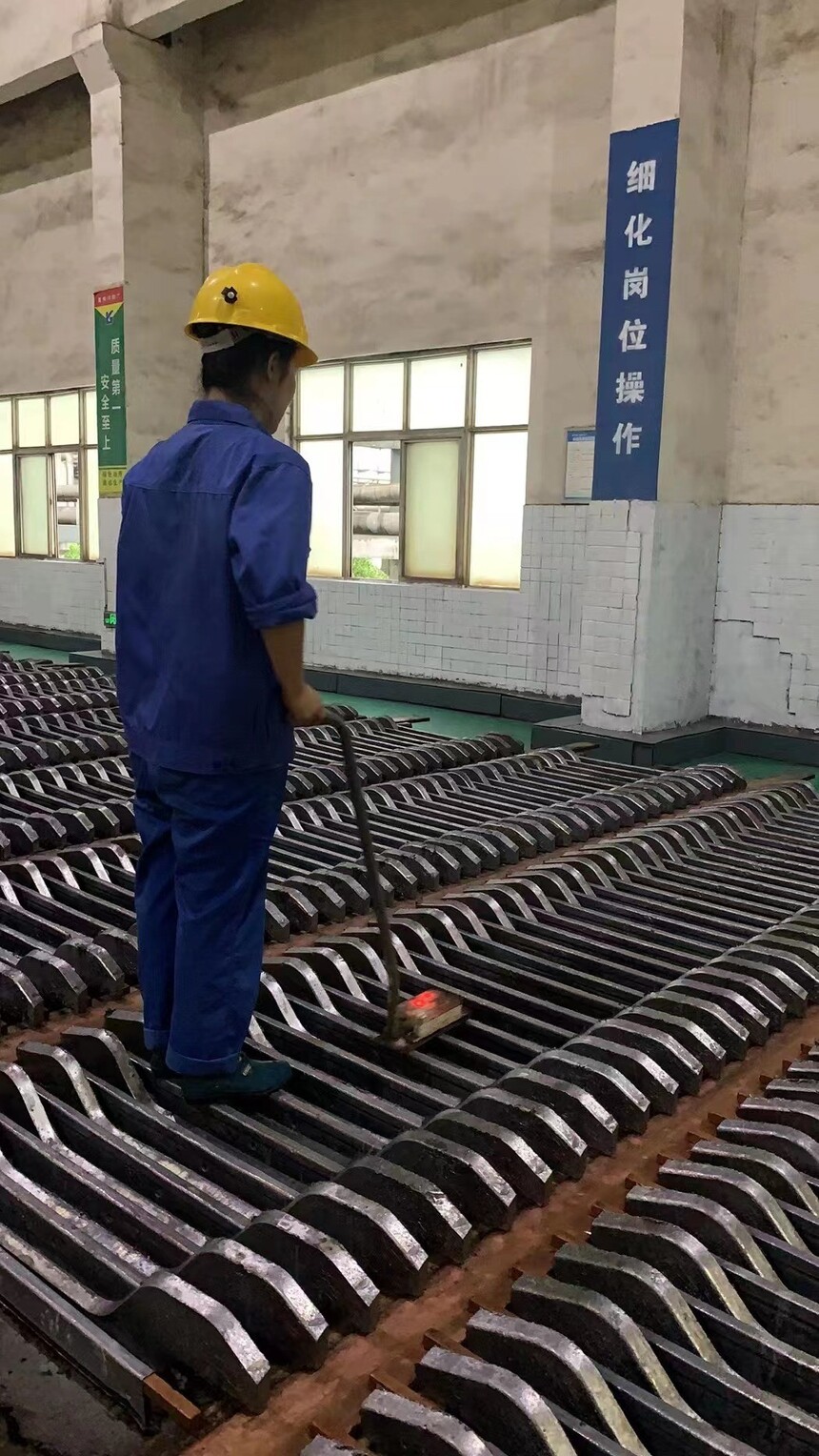

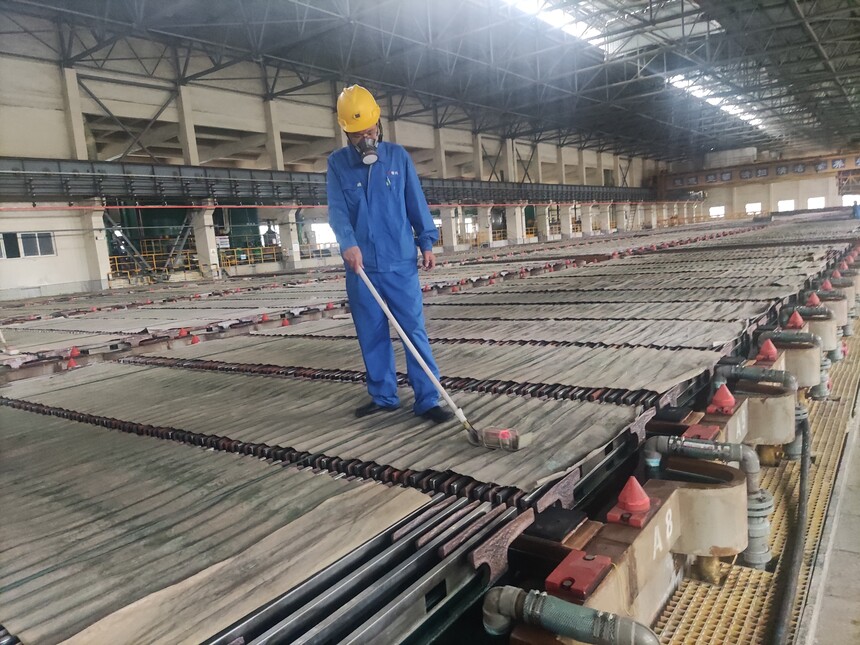

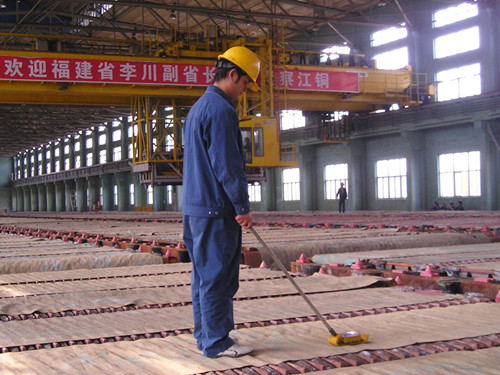

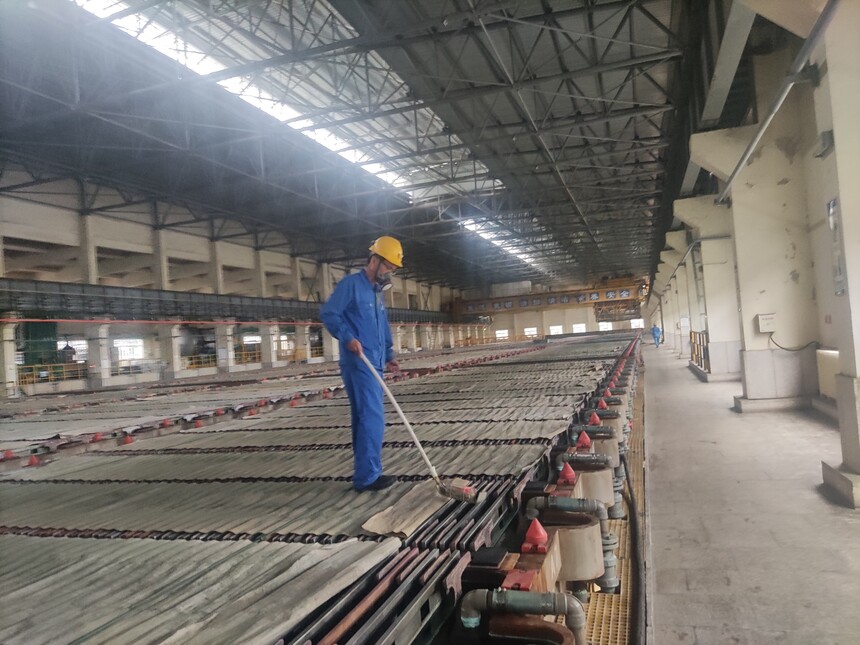

　  5、工作，把查槽器放到电解槽阴极板上并向前推动，同时观察其状态指示灯的变化情况，注意向前推动查槽器时要保持其底部和阴极板充分接触。

当查槽器只有绿色指示灯亮时，说明电解槽处于正常工作状态；

当查槽器黄色指示灯也亮时，说明电解槽接近短路状态；

当查槽器有红色指示灯亮时，说明电解槽处于短路状态，短路点就是当前查槽器所处的位置。

　 6、人工检查、确定上述过程中检测到的短路点（阴极板的故障）并及时处理，防止故障进一步扩大造成损失。

五、使用过程中的注意事项

１、当查槽器的电源指示灯开始闪烁时需要给查槽器充电。

２、给查槽器充电时应使用专用充电器。充电时把专用充电器插到操作盒上的充电口即可。

充电器红灯亮时表示正在充电；

绿灯亮时表示已经充满。

３、查槽器的参数（分辨率）可根据实际情况随时进行调整。

４、使用时应防止操作失误，查槽器受到电解液腐蚀会影响使用寿命甚至损坏。
